Mehanički pneumatski razvodnici

Serija 200

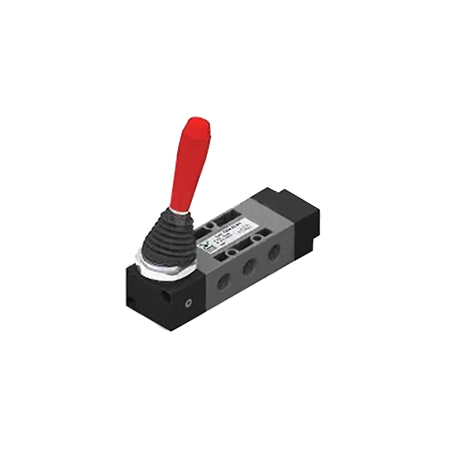

Mehanički pneumatski razvodnici serije 200 su razvodnici sa 3 ili 5 priključaka. Priključci su navojni. Telo ventila je od tehnopolimera ili aluminijuma. Dostupni su razni aktuatori razvodnika: tasteri, prekidači, ručice, papučice, prekidači krajnjeg položaja, brave sa ključem.

  • Mehanički prekidači sa 3 ili 5 priključaka
  • Navojni priključci G⅛”, G¼”, G½”, G1”
  • Dostupni aktuatori: Tasteri, prekidači, ručice, papučice, prekidači krajnjeg položaja, brave sa ključem
  • Razvodne funkcije: Normalno zatvoren 3/2 (C), normalno otvoren 3/2 (D), 5/2 (H), 5/3 sa rasterećenim srednjim položajem (N), 5/3 sa srednjim položajem pod pritiskom, 5/3 sa zatvorenim srednjim položajem (L)
  • Procesna veza: M5, G⅛”, G¼”, G½”, G1”
  • Aktuacija: Taster, tasteri, prekidači, ručice, papučice, prekidači krajnjeg položaja, brave sa ključem
  • Opseg pritiska: Od 0 do 10bar
  • Opseg temperature radnog fluida: -5°C….+70°C
  • Nominalni protočni otvor: DN 6mm do DN 15mm
  • Zaštita: Bez

Tehnička dokumentacija: Preuzmite dokument
